型鋼****軋機的水平輥和垂直輾在同一垂直平面內,可實現軋件在高度和寬度方向同時軋制,如生產大型工字鋼的專用軋機,其典型輥系布置如圖5-5所示。

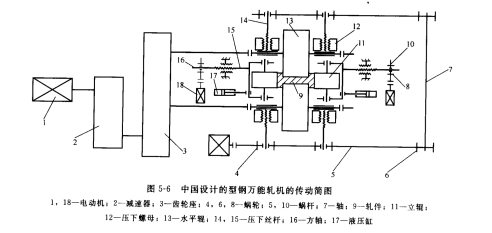

普通型鋼****軋機是在普通二輥軋機的基礎上發展起來的。圖5-6 所示為一臺中國設計的型鋼****軋機的傳動簡圖,用于軋制軌梁和大型 H型鋼的****軋機,此軋機有主動的水平軋輾,還有非傳動的立輾。立輾和水平輥在同一垂直平面內,為能在水平輾軸承座間放置立輥及其軸承座,水平輥的輥頸很小,立輾的開口度由蝸輪蝸桿機構調整,其蝸輪裝在側壓螺絲的方頭上,其水平輾直徑為帆800~900mm,開口度為140~900mm。較大軋制力水平輥為10000kN,立輥為6000kN,軋制速度為 0.4~9m/s。機架為閉式機架。上下水平輥的壓下裝置為電動,而且上、下輥的兩套壓下裝置間用機械聯鎖同步;立輥側壓進裝置也為電動。上水平輥及立輥均采用液壓平衡裝置。
